Modernizacja lasera - PLH3D-6W-Series Engraving and Cutting Laser Heads

Nadszedł czas na kolejne modyfikacje sprzętowe lasera. Po prawej posiadany dotychczas a po lewej ze zmodyfikowaną optyką oraz podstawą montażową soczewki.

Otrzymany zestaw do modernizacji prezentuje się całkiem okazale. W komplecie dysza do nadmuchu powietrza, wężyk do pompki powietrza, nowa soczewka skupiająca, nowa część montażowa optyki ze względu na większy otwór montażowy. Dodatkowo adapter do zamontowania soczewek wcześniej posiadanych z możliwością założenia dyszy powietrza.


Porównanie parametrów soczewek zaczerpnięte ze strony producenta. Od razu widać co zyskujemy stosując soczewkę uSpot - gęstość energii prawie 3 krotnie większa niż w przypadku High-Resolution Lens i prawie 10 krotnie większa niż w High-Efficiency Lens.


Najlepiej obrazuje to poniższa grafika gdzie czerwony kwadrat to skupienie soczewki uSpot w odniesieniu do pozostałych.


Jako, że w komplecie nie ma kompresora albo innego typu sprężarki trzeba było się w takowy sprzęt zaopatrzyć. Wybór padł na napowietrzacz akwariowy z allegro


Całość poskładana i podłączona, pozostał jedynie do podłączenia wężyk.


Nadmuch powietrza podczas grawerowania lub cięcia daje widoczne efekty. Po lewej te same prędkości i moce co po prawej ale jedna strona z asystą powietrza a druga bez.


W przypadku cięcia sklejki otrzymujemy bardzo ładne czyste cięcie bez okopceń. Stosując sklejkę topolową można ciąć z prędkością 400mm/min w 3-4 przejazdach.

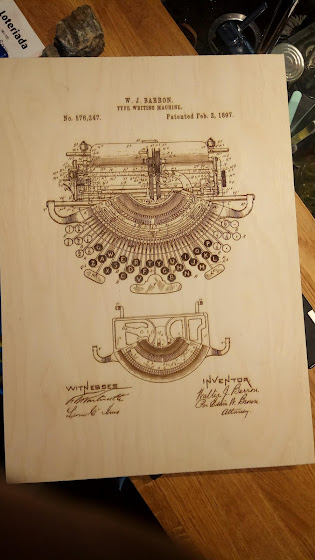

Grawerowanie szczegółowych rysunków także wychodzi bardzo czysto i dokładnie prędkość 4000 mm/min.


Cięcie filcu z prędkością 1000mm/min
